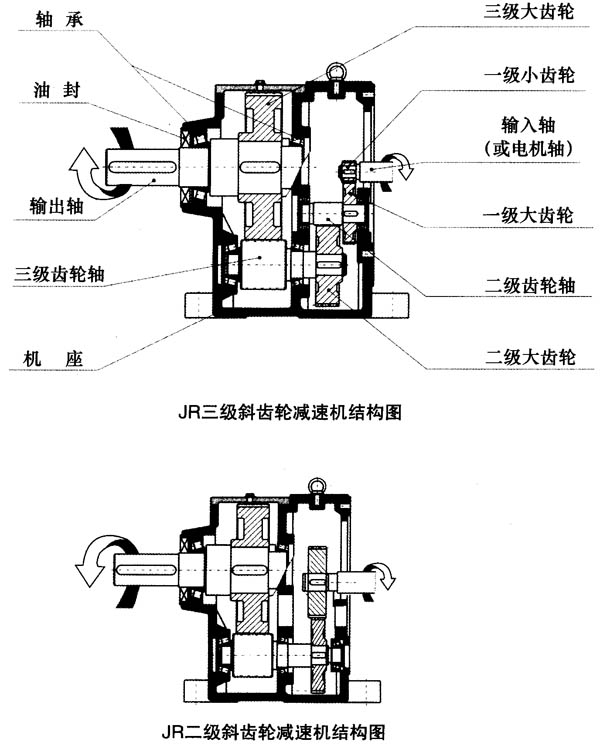

JR系列斜齒輪減速機概述
1.小偏置輸出，結構緊湊，極大限度種用箱體空間，二級、三級在同一箱體內。
2.采用整體式鑄造箱體，箱體結構鋼度好，易于提高軸的強度和軸承壽命。
3.安裝方式：底座式安裝，法蘭有大小法蘭易于選擇。
4.實心軸輸出，平均效率是二級96%、三級94%、JR/JR平均效率85%。
5.減速比：其本型二級5～24.8、三級27.2～192、組合可達23401。
6.基本型二級輸入輸出旋轉方向相同，三級相反，組合時另行咨詢。
7.專為攪拌設計的JRM系列能承載較大的軸向力、徑向力。

 JR系列傳動能力表：

ni (r/min)	nN2 (r/min)	iN	JR37			JR47			JR67			JR77			JR87
			MN2 (N.m)	iek	pN1 (KW)	MN2 (N.m)	iek	PN1 (KW)	MN2 (N.m)	iek	PN1 (KW)	MN2 (N.m)	iek	PN1 (KW)	MN2 (N.m)	iek	PN1 (KW)
1450	290	5.0	72	5.00	2.18	150	5.02	*3.50	240	5.08	7.16	436	4.99	13.2	750	4050	23.2
	238	6.1	75	6.16	1.84	155	5.98	*3.50	255	6.10	6.33	445	5.96	11.3	850	6.05	21.3
	213	6.8	80	6.88	1.76	156	6.87	3.44	275	6.92	6.02	480	6.77	10.7	880	6.76	19.7
	188	7.7	85	7.71	1.67	159	7.56	3.19	305	7.69	6.01	505	7.52	*9.60	960	7.78	18.7
	167	8.7	95	8.77	1.64	220	8.75	*3.50	385	8.79	6.64	525	8.41	9.46	1000	8.66	17.5
	136	10.7	100	10.80	1.40	230	10.43	3.34	415	10.50	5.99	550	10.56	7.89	1000	10.62	14.3
	120	12.1	110	12.06	1.38	250	11.97	3.16	430	11.91	5.47	570	11.99	7.20	1050	11.83	13.4
	107	13.6	110	13.52	1.23	265	13.18	3.05	460	13.25	5.26	600	13.31	6.83	1100	13.64	12.2
	96	15.1	110	15.25	1.09	275	15.34	*2.64	460	14.81	4.71	610	14.91	6.20	1150	15.18	11.5
	85	17.0	110	17.33	0.96	290	17.08	2.57	460	16.65	4.19	640	16.78	5.78	1200	17.00	10.7
	77	18.9	110	18.53	0.96	300	19.13	2.38	490	18.86	*2.64	640	18.98	5.11	1290	19.14	10.2
	70	20.8	110	21.35	*0.66	300	20.31	*1.32	490	20.68	*2.64	680	20.79	*3.50	1290	20.79	9.40
	58	24.8	130	24.93	*0.48	300	24.62	*0.66	490	24.60	*1.32	680	24.75	*1.93	1290	24.75	*6.60
1450	53	27.2	130	27.17	0.72	300	27.96	1.64	445	27.33	2.47	645	27.60	3.54	1160	27.67	6.35
	44	33.1	130	33.49	0.59	300	33.01	1.38	470	32.59	2.19	685	33.12	3.13	1290	33.00	5.92
	39	37.2	130	37.38	0.53	300	37.91	1.20	480	37.41	1.94	685	37.61	2.76	1290	37.47	5.22
	34	42.2	130	41.91	0.47	300	41.73	1.09	505	41.19	1.86	685	41.75	2.49	1290	41.59	4.70
	30	47.6	130	47.66	0.41	300	48.57	0.94	505	47.94	1.60	685	46.75	2.22	1290	46.58	4.20
	27.4	53.0				300	54.02	0.84	505	53.38	1.43	685	52.44	1.98	1290	52.42	3.73
	24.3	59.7	130	58.74	0.34	300	60.68	0.75	505	59.80	1.28	685	59.51	1.74	1290	59.30	3.30
	21.8	66.6	130	65.56	0.30	300	67.60	0.67	505	66.72	1.15	685	66.30	1.57	1290	66.61	2.93
	19.4	74.7	130	73.52	0.27	300	74.42	0.61	505	73.45	1.04	685	73.60	1.41	1290	73.94	2.64
	17.2	84.5	130	82.92	0.24	300	86.61	0.52	505	85.49	0.90	685	82.42	1.26	1290	82.81	2.36
	15.4	94.4	130	94.20	0.21	300	96.43	0.47	505	95.18	0.80	685	92.45	1.12	1290	93.19	2.10
	13.9	104	130	100.7	0.2	300	108.0	0.42	505	106.6	0.72	685	104.9	0.99	1290	105.4	1.85
	12.6	115	130	116.1	0.17	300	114.7	0.40	505	113.2	0.68	685	115.0	0.90	1290	115.5	1.69
	10.6	137	120	135.6	0.13	300	139.0	0.33	505	137.2	0.58	685	136.9	0.76	1290	137.5	1.42
	9.2	157				300	160.3	0.28	505	158.1	0.48	685	155.4	0.67	1290	160.1	1.22
	8.5	170				300	173.1	0.26	505	170.8	0.45	685	166.4	0.62	1290	169.6	1.15
	7.6	192											192.5	*0.48	1290	191.9	1.02
	6.6	219													1290	219.6	*0.48
	6.2	235													1290	236.3	*0.33
	5.5	264
960	7.0	137				300	139.0	0.22	505	137.2	0.37	685	136.9	0.50
	6.1	157				300	160.3	0.18	505	158.2	0.32	685	155.4	0.44	1290	160.1	0.81
	5.6	170				300	173.1	0.17	505	170.8	0.30	685	166.4	0.41	1290	169.6	0.76
	5.0	192										685	192.5	*0.32	1290	191.9	0.67
	4.4	219													1290	219.6	*0.32
	4.1	235
	3.6	264
710	5.2	137							505	137.2	0.27	685	136.9	0.37
	4.5	157										685	155.4	0.33
	4.2	170										685	166.4	0.30
	3.7	192													1290	191.9	0.50
	3.2	219
	3.0	235
	2.7	264

    JR系列傳動能力表：

ni (r/min)	nN2 (r/min)	iN	JR97			JR107			JR137			JR147			JR167
			MN2 (N.m)	iek	pN1 (KW)	MN2 (N.m)	iek	PN1 (KW)	MN2 (N.m)	iek	PN1 (KW)	MN2 (N.m)	iek	PN1 (KW)	MN2 (N.m)	iek	PN1 (KW)
1450	290	5.0	1360	5.08	*32.6	2400	4.86	*48.5	3790	5.04	*48.5	7200	4.99	*97.0
	238	6.1	1480	6.06	*32.6	2470	6.00	*48.5	4250	6.02	*48.5	7200	6.02	*97.0
	213	6.8	1575	6.77	*32.6	2470	6.70	*48.5	4250	6.82	*48.5	7200	6.72	*97.0
	188	7.7	1670	7.80	32.4	2470	7.72	48.5	4250	7.84	*48.5	7200	7.74	*97.0
	167	8.7	1700	8.67	29.7	2470	8.59	43.5	4250	8.69	*48.5	7200	8.61	*97.0	13800	8.91	*176
	136	10.7	1740	1068	24.7	3580	1068	50.8	6600	10.56	*48.5	10800	10.62	*97.0	13800	10.71	*176
	120	12.1	1825	11.90	23.2	3580	11.90	45.6	6600	11.94	*48.5	10800	11.83	*97.0	14800	12.39	*176
	107	13.6	1920	13.72	21.2	3580	13.72	39.5	6600	13.75	*48.5	10800	13.64	*97.0	13300	13.72	147
	96	15.1	2000	15.72	19.8	3580	15.27	35.5	6600	15.24	*48.5	10800	15.18	*97.0	12500	15.26	124
	85	17.0	2080	17.10	18.4	3580	17.10	31.7	6600	16.94	*48.5	10000	17.00	89.1	13300	16.98	118
	77	18.9	2180	19.26	17.1	3580	19.26	28.1	6600	18.98	*48.5	10000	19.14	79.1	10800	18.80	87.0
	70	20.8	2270	20.92	16.4	3580	20.92	25.9	6600	20.79	48.1	8780	20.79	64.0	11600	20.99	83.7
	58	24.8	2360	24.90	*13.2	3580	24.90	21.8	6600	24.75	40.4	8780	24.75	53.7	8300	24.88	50.5
1450	53	27.2	2250	27.20	12.6	3580	28.01	19.4	6600	26.46	36.5	9900	27.83	53.9	14800	27.43	81.7
	44	33.1	2340	33.43	10.6	3580	33.37	16.2	6600	32.73	30.5	10800	33.19	49.3	14800	33.08	67.8
	39	37.2	2430	37.24	9.89	3580	37.18	14.6	6600	36.46	27.4	10800	37.51	43.6	14800	36.85	60.8
	34	42.2	2430	42.96	8.57	3580	42.88	12.6	6600	42.06	23.8	10800	43.21	37.9	14800	42.51	52.7
	30	47.6	2430	47.81	7.70	3580	47.73	11.3	6600	46.81	21.3	10800	47.88	34.2	14800	47.31	47.4
	27.4	53.0	2430	53.52	6.88	3580	53.43	10.1	6600	52.04	19.2	10800	53.30	30.2	14800	52.97	42.3
	24.3	59.7	2430	60.28	6.11	3580	60.18	9.01	6600	59.02	16.9	10800	59.64	27.4	14800	59.65	37.6
	21.8	66.6	2430	65.74	5.60	3580	65.86	8.24	6520	65.87	15.0	10800	65.76	24.9	14800	65.50	34.2
	19.4	74.7	2430	75.84	4.85	3580	75.88	7.15	6600	75.87	13.2	10800	75.63	21.6	14800	75.47	29.7
	17.2	84.5	2430	84.40	4.36	3580	84.40	6.43	6600	84.43	11.8	10800	83.77	19.5	14800	83.94	26.7
	15.4	94.4	2430	94.49	3.90	3580	94.40	5.75	6600	94.53	10.6	10800	93.27	17.5	14800	93.88	23.9
	13.9	104	2430	106.4	3.46	3580	106.3	5.10	6600	106.5	9.39	10800	104.5	15.6	14800	105.7	21.2
	12.6	115	2430	115.6	3.19	3580	115.7	4.69	6600	115.6	8.65	10800	114.4	14.3	14800	115.0	19.5
	10.6	137	2430	137.6	2.68	3580	137.6	3.94	6600	137.7	7.26	10800	136.1	12.0	14800	136.9	16.4
	9.2	157	2430	155.0	2.37	3580	155.2	3.50	6600	155.1	6.45	10800	153.5	10.6	14800	154.3	14.5
	8.5	170	2430	170.0	2.17	3580	170.0	3.19	6600	170.1	5.88	10800	168.2	9.73	14800	169.1	13.2
	7.6	192	2430	187.5	1.96	3580	197.4	2.75	6600	197.3	5.07	10800	195.3	8.38	14800	186.4	12.0
	6.6	219	2430	220.3	*1.32	3580	220.2	2.46	6600	220.3	*3.5	10800	217.8	*6.6
	6.2	235	2430	233.4	*0.66	3580	233.3	2.32	6600	233.5	*3.5	10800	230.9	*6.6
	5.5	264	2430	264.4	*0.66	3580	264.5	*1.93	6600	264.6	*2.64	10800	261.6	*4.8
960	7.0	137													14800	136.9	10.8
	6.1	157													14800	154.3	9.59
	5.6	170													14800	169.1	8.75
	5.0	192	2430	187.5	1.29	3580	197.4	1.82	6600	197.3	3.35	10800	195.3	5.53	14800	186.4	7.94
	4.4	219	2430	220.2	*0.87	3580	220.2	1.62	6600	220.3	*2.31	10800	217.8	*4.3
	4.1	235	2430	233.4	*0.44	3580	233.3	1.53	6600	233.5	*2.31	10800	230.9	*4.3
	3.6	264	2430	264.4	*0.44	3580	264.5	*1.27	6600	264.6	*1.74	10800	261.6	*3.17
710	5.2	137													14800	136.9	8.00
	4.5	157													14800	154.3	7.09
	4.2	170													14800	169.1	6.47
	3.7	192													14800	186.4	5.87
	3.2	219	2430	220.2	*0.64	3580	220.2	1.20	6600	220.3	*1.71	10800	217.8	*3.17
	3.0	235	2430	233.4	*0.32	3580	233.3	1.13	6600	233.5	*1.71	10800	230.9	*3.17
	2.7	264	2430	264.4	*0.32	3580	264.5	*0.94	6600	264.6	*1.29	10800	261.6	*2.34
