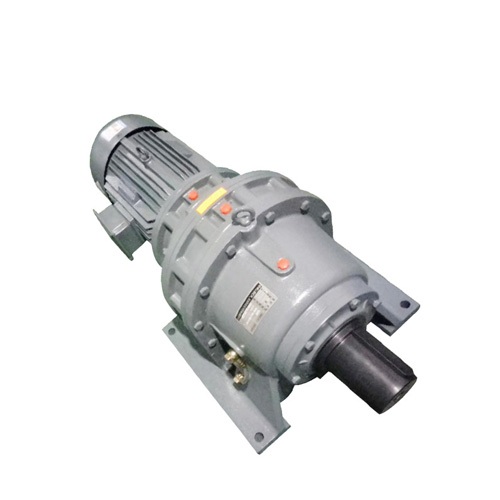

臥式擺線針輪減速機又名也叫腳板安裝擺線針輪減速機,是依據減速機的安裝形式來定義命名的,此減速機是一種應用行星傳動原理既有自轉又有公傳采用擺線針齒嚙合，把減速后的動力傳輸給輸出機構，從而達到減速的要求，是減速機行業四大減速機系列中設計 ，結構新穎的減速機構
一：臥式擺線針輪減速機型號:
　　臥式擺線針輪減速機在型號表示方法上最根本不同的是型號表示里面都有一個字母W來定義,其意義在于利用漢語拼音字母的 個開頭字母W(漢字”臥”字拼音開頭 個字母)來表示.臥式擺線針輪減速機根據減速機的結構形式其型號表示方法有以下多種:BWD XWD BWY XWY BWED XWED BWEY XWEY BWSD XWSD BW XW BWE XWE 等等系列型號。
二：臥式擺線針輪減速機運用領域和范圍：
　　我公司生產的臥式擺線針輪減速機可以廣泛應用于各種傳動機械中的減速機構，如：起重機械、運輸機械、礦山機械、冶金機械、石化機械、紡織機械、印染機械、輕工機械、食品機械、制藥機械、橡膠機械、塑料機械、包裝機械、啤酒機械、筑路機械、環保機械、糧油機械等等各種減速裝置和設備，而且一直給客戶帶來了很好的經濟效益！
三：臥式擺線針輪減速機結構：
　　臥式擺線針輪減速機全部傳動裝置結構可分為三部分：輸入部分、減速部分、輸出部分，其輸入結構是高速部分，連接輸入電動機（馬達）；其輸出部分是減速機的低速部分，其輸出軸通過鏈輪或者聯軸器、連接盤等接入用戶需要帶動的設備。
四：臥式擺線針輪減速原理：
　　在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的 滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。
五：臥式擺線針輪減速機特點：
　　1.傳動比大：一級減速時傳動比為1/6~1/87，兩級減速時傳動比為1/99~1/7569，根據需要可以采用更多級組合。
　　2.傳動效率高，由于臥式減速機嚙合部位采用了滾動嚙合，平均效率可達90％以上。
　　3.體積小、重量輕：由于不僅采用了行星傳動原理，輸入軸和輸出軸在同一軸線上，而且有與電動機直聯呈一體的獨特之處，因而臥式減速機具有結構緊湊，體積小、重量輕的特點。
　　4.故障少、壽命長：本機主要傳動嚙合件使用軸承鋼制造，因此機械性能好，耐磨性能好，再加采用滾動摩擦，故使之故障少、壽命長。
　　5.運轉可靠平穩：臥式減速機傳動過程中為多齒嚙合，所以使之運轉平穩可靠、噪聲低。
　　6.拆裝方便，容易維修：由于結構設計合理拆裝簡單便于維修。
　　7.臥式減速機還有過載能力強、耐沖擊、慣性力矩小適用于啟動頻繁和正反轉的特點。
六：臥式擺線針輪減速機使用時的注意事項：
　?。?）本機適用于連續工作制，運行正向反向運轉。使用環境溫度-10℃~40℃
　?。?）輸出軸及輸入與其他零件配合時，不允許直接錘擊，以防損壞
　　（3）輸出軸與輸入軸軸伸上的鍵按普通平鍵形式尺寸（GB1096-79）規定選用。立式減速機輸出端機座止口直徑D4的配合公差值符合公差配合（GB1801-79）h9的規定
　?。?）使用聯軸器與工作機械或電動機聯接時應使用軸線同心，臥式減速機的安裝誤差不應大于所用聯軸器的允許誤差值
　　（5）減速機安裝后用手轉動靈活
　?。?）標準臥式減速機是指輸出軸軸心線處于水平位置工作，安裝底腳在下，若傾斜使用，請在合同注明傾斜角度和方向
　　（7）標準立式減速機應輸出軸軸伸端垂直向下使用，其他安裝形式請按規定選用
　?。?）安裝后的臥式減速機，正式使用前必須進行試運轉，在空運轉正常的情況下，再逐漸加載運轉
　　（9）沖擊載荷較大、啟動頻繁時機座與基礎應自配定位銷釘，并應設置液力偶合器，或其他緩沖機構
　?。?0）當臥式擺線針輪減速機使用環境溫度高于或低于 條規定的使用環境溫度時，請必須采用相應措施包括選用與環境相適應的防凍潤滑油作為臥式擺線針輪減速機潤滑系列供油，以保證減速機正常運行，對于不符合上述條件的其他工況環境，在向我公司訂貨時請致電我公司技術人員詳細說明你的工作環境和要求，致電常州牛塘得德傳動機械廠技術客服熱線：15861895000進行有效咨詢，我們的工作人員會熱情接待來電的每一位用戶并認真解答用戶在使用減速機過程中出現的每一個細節問題。
